آلومینیوم به خاطر ویژگی‌های منحصر به فردش، در بسیاری از صنایع کاربرد دارد. در ادامه برخی از خواص آلومینیوم را به صورت مقایسه‌ای بررسی می‌کنیم:

خواص آلومینیوم

هدایت حرارتی:

هدایت حرارتی آلومینیوم خالص نسبت به مس ۶۰ درصد است، که این عدد بسیار بالاست و آلومینیوم را پس از مس می‌توان پر مصرف‌ترین فلز در زمینه رسانایی حرارتی دانست. هدایت حرارتی آلیاژ آلومینیوم به دما و ترکیب آلیاژ بستگی دارد.

هدایت الکتریکی:

هدایت الکتریکی آلومینیوم تقریبا  ۳/۲  برابر مس است. به همین دلیل از آلومینیوم خالص به عنوان رساناها به شکل میله و لوله استفاده می‌کنند.

مقایسه خواص فیزیکی آلومینیوم، فولاد، مس، برنج و پلی‌آمید.

آلومینیوم و غذا :

استاندارد اروپایی EN602، کیفیت آلومینیوم وآلیاژهای آن را برای کاربرد در صنایع غذایی تعیین می‌کند. بر اساس این استاندارد، حداکثر میزان مجاز عناصر به صورت زیر تعریف می‌شود:

بیشتر بخوانید :

میلگرد آلومینیوم

نبشی آلومینیوم

لوله آلومینیوم

 – برای آلومینیوم خالص :

برای آلومینیوم کار سخت شده، درصد جرمی عناصر نباید بیش‌تر از موارد زیر باشد:

آهن + سیلیکون ≤ ۱%.

کروم، منیزیم، منگنز، نیکل، روی، تیتانیوم، قلع ≤۱۰% برای هر کدام.

مس ≤ ۰٫۱۰%. افزایش میزان مس تا ۰٫۲ درصد، درصورتی که میزان کروم و منگنز از ۰٫۰۵% بیش تر نباشد، مجاز است.

سایر عناصر ≤ ۰٫۰۵% برای هر کدام.

 – برای آلومینیوم آلیاژی :

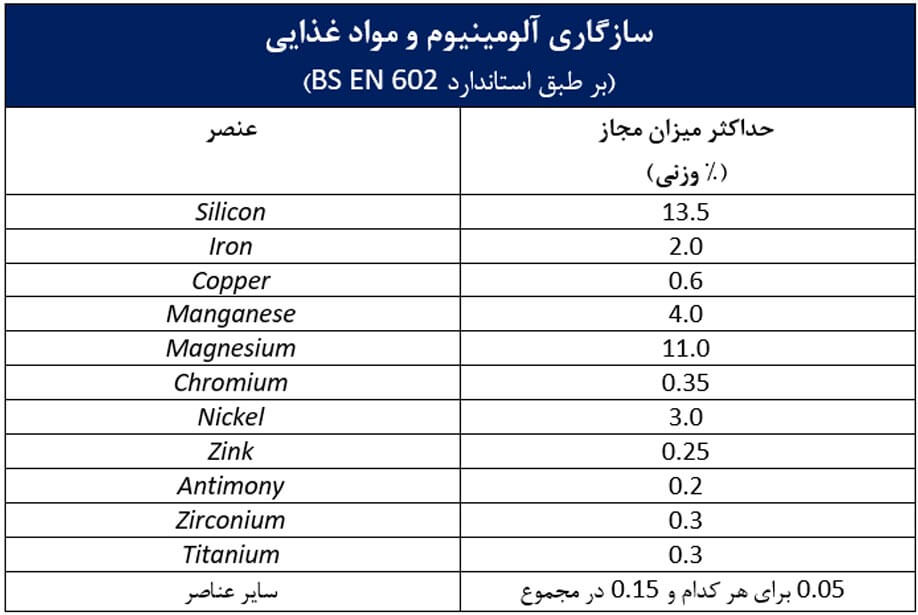

حداکثر میزان مجاز عناصر آلیاژی یا ناخالصی‌ها، در جدول زیر نشان داده شده است. حدود مجاز نشان می‌دهند که آلیاژهای آلومینیوم سری ۲۰۰۰ و ۷۰۰۰ برای کاربردهای صنایع غذایی مناسب نیستند.

آلومینیوم و آتش :

مواد استاندارد از جمله فولاد و آلیاژهای آلومینیوم که با حروف “MO” مشخص شده‌اند، به این معنی است که این مواد اشتعال پذیر و سوختنی نیستند.

آلومینیوم و آلیاژهای آن به دو طریق به آتش واکنش نشان می‌دهند:

با افزایش دما، براثر تنش انبساطی دچار تغییر شکل می‌شوند.

بدون آتش گرفتن، در دمای ۶۵۰ درجه سانتی گراد شروع به ذوب شدن می کند.

آلومینیوم مذاب تحت هیچ شرایطی حتی دما و اکسیژن بالا مشتعل نمی‌شود.

با افزایش دما و در دمای ۲۵۰ درجه سانتی‌گراد، مدول یانگ آلومینیوم به نصف میزان اولیه کاهش می‌یابد.

خواص فیزیکی آلومینیوم و آلیاژهای آن:

خواص اصلی آلومینیوم خالص (غیرآلیاژی) در جدول زیر آورده شده است:

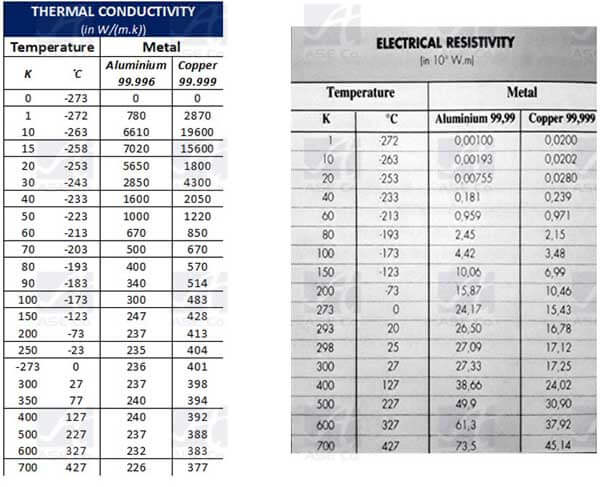

در جداول زیر مقایسه‌ای بین تغییر در هدایت الکتریکی و حرارتی مس و آلومینیوم بر اثر تغییر دما آورده شده است:
